機床用途及適用范圍：

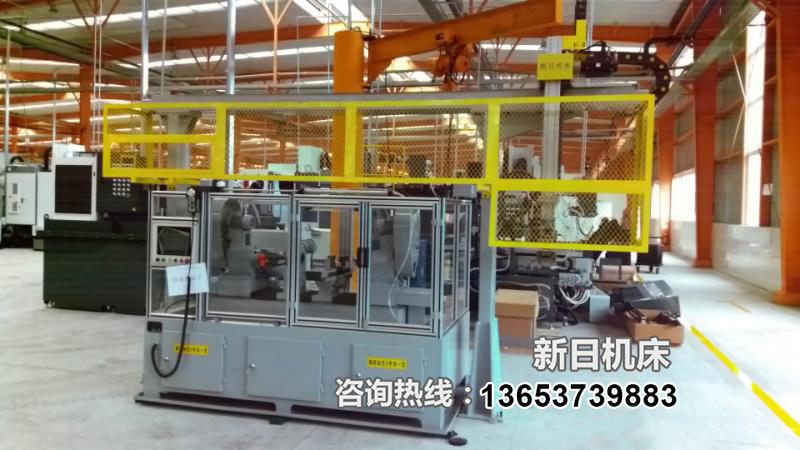

2MKW8020X600臥式中心孔磨床，是對于回轉直徑100mm以內、長度在300mm-600mm之間、重量在5kg以下的軸類零件兩端的中心孔進行磨削加工而設計的專用機床。零件中心孔經該機床磨削后，可以保證兩端中心孔的同軸要求，提高外圓的精度。主要用于凸輪軸、齒輪軸、紡織機械羅拉等行業的軸類零件加工制造。

結構特點：

1、一次裝夾，實現兩頭中心孔的磨削。

2、床頭箱進給：床頭箱的進給由裝在箱體上的伺服電機驅動，實現快速進給、工作進給。

3、主軸軸承采用P4級主軸軸承，油霧潤滑，旋轉精度高。

4、床身導軌采用高精度直線導軌運動副，保證床頭箱左右移動的同心性。

5、工件放在兩套夾緊機構上，根據工作長度不同，左右移動夾緊機構來調節支承位置，實現工件的自動夾緊，節省找正工件的時間。(此項結構具體根據零件形狀設計夾具)

6、采用擺動式砂輪修整裝置，實現砂輪的精確修整。

7、氣源經過氣動元件處理后，將產生的油霧輸送至床頭箱內，對主軸及運動部件進行油霧潤滑。

8、砂輪修整裝置固定的床頭箱后面，金鋼筆在伺服電機驅動下，可沿砂輪半角30°母線移動，保證砂輪錐面的精確修型。

9、采用翻轉式桁架式機械手上下料，整機實現無人化作業。

10、電氣控制整套采用三菱原廠數控系統（系統用戶可指定）

11、機床配有吸塵器可將磨削砂粒和鐵屑吸走，保持工作環境衛生、清潔。

12、機床外型采用型材式結構，外觀大方、易人。

技術參數：
